Шинопровод с литой изоляцией

Общая информация

Применение

Шинопровод низкого напряжения фирмы BK-S серии SUPER COMPACT с литой изоляцией рассчитан на передачу тока от 400А до 6300А со степенью защиты IP68. Он разработан для передачи электрической энергии от трансформаторных подстанций и распределительных устройств, а также от генераторов, для линий подключения двигателей и многих других систем, как альтернатива кабельной продукции. Шинопровод BK-S серии SUPER COMPACT прошел испытания и может устанавливаться вне помещения, в условиях агрессивной окружающей среды и во взрывоопасных зонах. Шинопровод BK-S серии SUPER COMPACT соответствует всем требованиям по безопасности работы персонала и установок. Система проста в проектировании, легко монтируется и не требует обслуживания.

Применение

Шинопровод серии SC-R состоит из медных или алюминиевых проводников, заключенных в твердую литую ударопрочную изоляцию. Литая изоляция серии SC-R («BIC» - изоляционный компаунд БКС) состоит из эпоксидной смолы и большого количества минеральных наполнителей, смешиваемых в вакууме. Шинопровод серии SC-R не содержит галогена, обладает самозатухающими свойствами,, при пожаре не выделяет токсичных газов. Шинопровод устанавливается как по горизонтали, так и по вертикали, при этом не надо применять никакие коэффициенты для корректировки номинального значения по току.

Конфигурация фаз

Проводники имеют прямоугольную, закругленную по всем сторонам форму. В качестве сырья для проводников используют: - Электролитическая медь Cu-OFE (CW009A) - Прошедший процедуру гальванизации по всей длине алюминий EN AW 6060-T5 Шинопровод SC-R доступен в следующих исполнениях: - 4 и 8 проводников 3 фазы / нейтраль 100% - 5 и 10 проводников 3 фазы / нейтраль 100% / защитный проводник Pe 100% По требованию заказчика можно увеличить сечение нейтрали до 200%. Также возможно специальное исполнение для трехфазных шинопроводов и шинопроводов постоянного тока.

Осуществление соединений

Механическое и электрическое соединение отдельных элементов осуществляется при помощи специальной системы моноблоков. Моноблок состоит из изоляционных пластин (ВМС) с прикрепленными к их боковым сторонам медными или алюминиевыми пластинами меньшей площади, шайб, гаек и стального затяжного болта (болтов) с двумя головками (одна головка - срывная). Должное качество электрического соединения обеспечивается благодаря большому механическому давлению контактных пластин в месте соединения. Внешняя головка болта срывается при достижении необходимого усилия затяжки (80-84 Н•м). Несрывная головка болта используется в случае демонтажа элементов. При дальнейшей сборке элементов и моноблоков с оставшейся несрывной головкой необходимо применение динамометрического ключа. После этого место соединения заливается изоляционным компаундом BIC. Для заливки используют специальную заливочную форму многоразового использования. Для обеспечения низкого электрического сопротивления и для безопасности, установка заливочной формы до достижения болтом усилия затяжки невозможна. Тем самым исключаются ошибки при монтаже.

ПЕРЕДАЮЩИЕ И ПРИСОЕДИНИТЕЛЬНЫЕ ЭЛЕМЕНТЫ ШИНОПРОВОДА

Шинопровод SC-R включает в себя значительное количество стандартных элементов, таких как прямые секции, вертикальные и горизонтальные угловые секции, элемент для изменения чередования фаз, амортизатор теплового расширения и многочисленные исполнения присоединительных блоков. Вместе с тем, BK-S предлагает большой выбор нестандартных элементов со специальными размерами, изготавливаемых в соответствие с конкретными требованиями клиента. Все это существенно облегчает процесс проектирования. BK-S также может разработать специальный дизайн и найти оригинальные технические решения для клиента что позволяет устранить трудности и необходимость проведения дорогостоящей модификации архитектуры здания.

ОТВОДНЫЕ КОРОБКИ

Компания BK-S может также поставлять секции с расположенными в любом месте элемента отводными гнездами. Отводные коробки рассчитаны на номинальный ток 125А-1250А могут быть укомплектованы разъединителями, держателями под плавкие предохранители или автоматическими выключателями. Возможна поставка специальных версий исполнения.

КРЕПЕЖНЫЕ ЭЛЕМЕНТЫ

Для оптимального монтажа шинопровод BK-S серии SUPER COMPACT под перекрытиями, у стен, на полу или металлоконструкциях фирма BK-S предлагает соответствующие опорные и крепежные элементы. Рекомендуемое расстояние между скобами в нормальных условиях прим. 1,5 м.

СОВМЕСТИМОСТЬ С ДРУГИМИ СИСТЕМАМИ ШИНОПРОВОДА

Шинопровод BK-S серии SUPER COMPACT со степенью защиты IP68 можно соединять с другими системами шинопроводов с классом защиты IP55 при помощи специальных адаптеров, уникальных для каждого проекта.

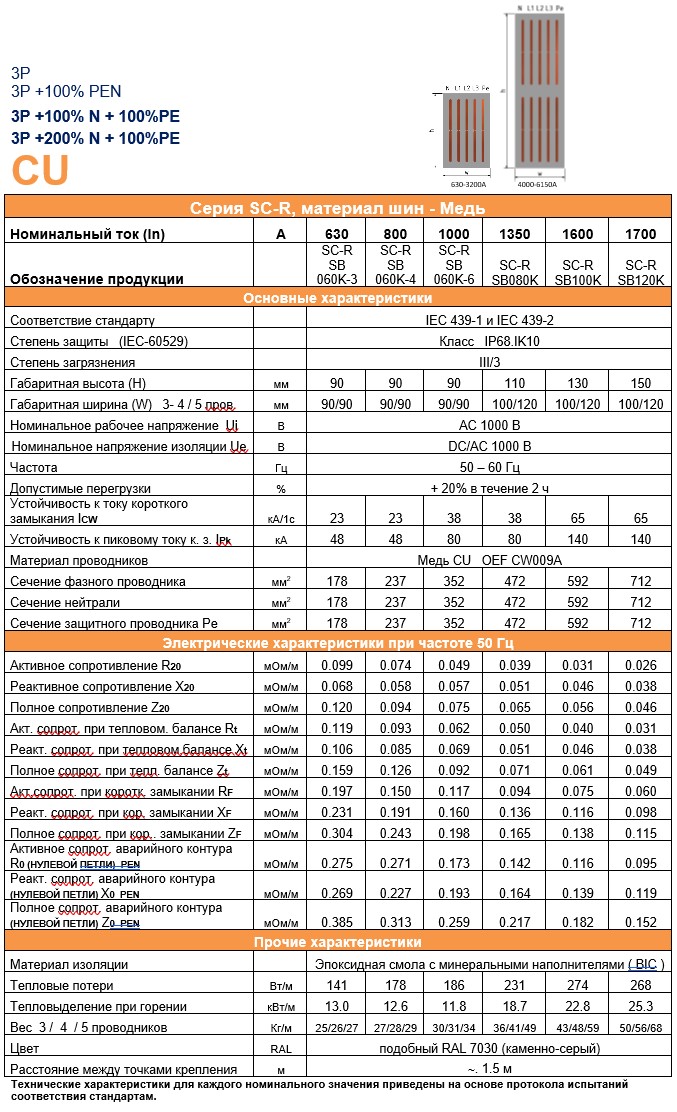

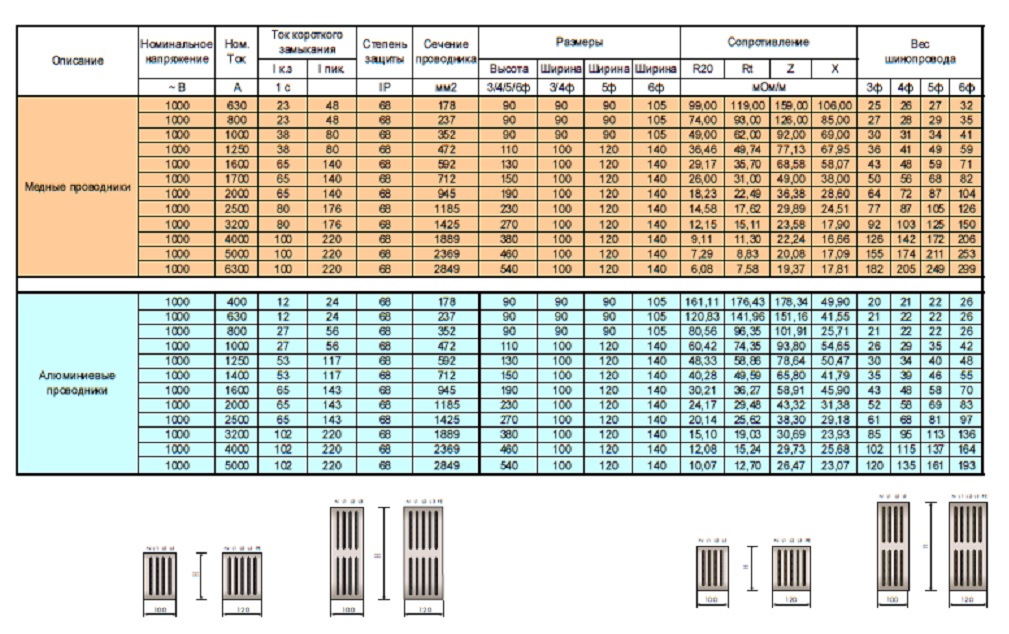

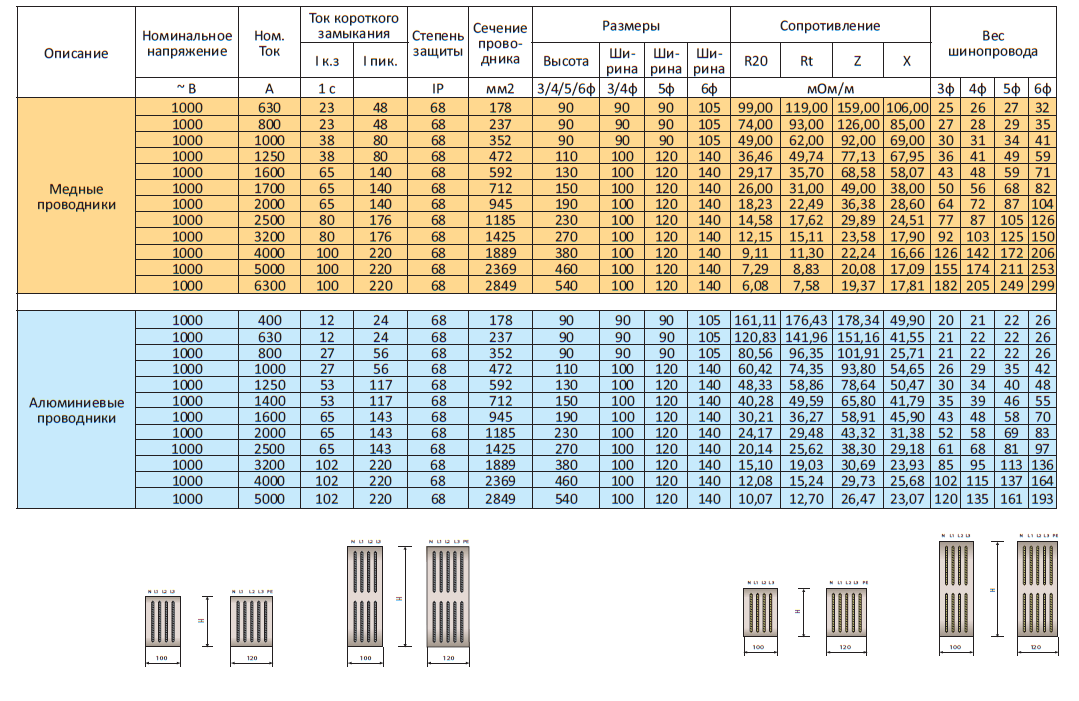

Технические характеристики

ОСНОВНЫЕ ЭЛЕМЕНТЫ ШИНОПРОВОДНЫХ ЛИНИЙ
