ТОКОПРОВОД СРЕДНЕГО НАПРЯЖЕНИЯ С ЛИТОЙ ИЗОЛЯЦИЕЙ

Основные характеристики

Система токопроводов среднего напряжения MV-R с литой изоляцией позволяет полностью осуществить все инженерные решения по передаче электроэнергии в диапазоне среднего напряжения. Высокая сопротивляемость к распространению огня и степень защиты IP 68 является идеальным решением при установке токопровода вне помещений в условиях окружающей среды с повышенным содержанием солей, способствующих возникновению коррозии, в тропическом климате. Более компактные по сравнению с подобными системами габаритные размеры приводят к значительной экономии места.

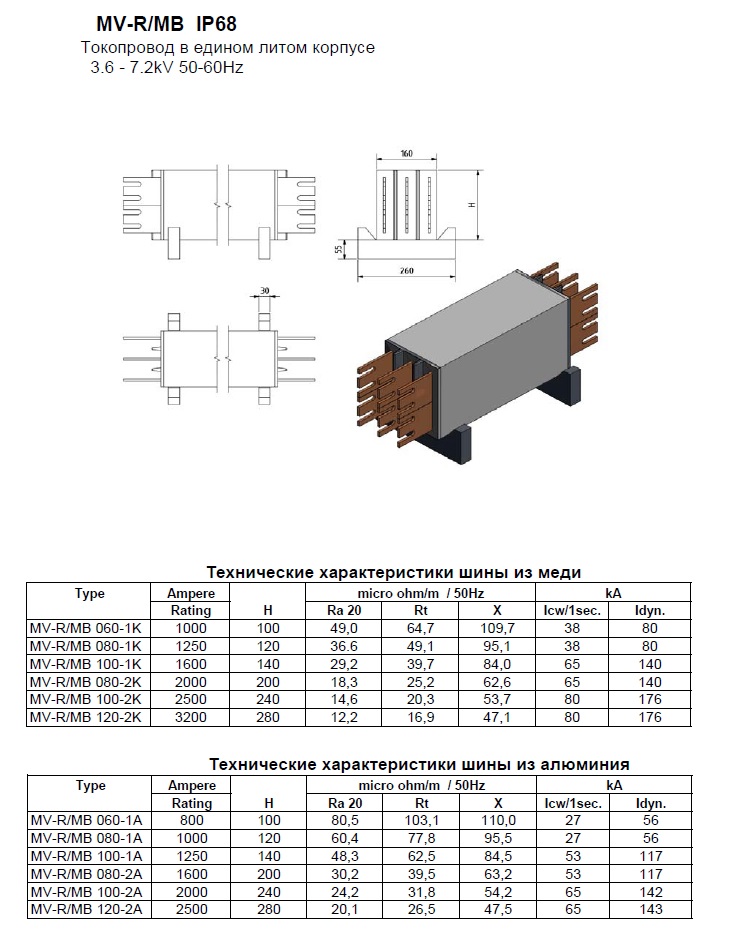

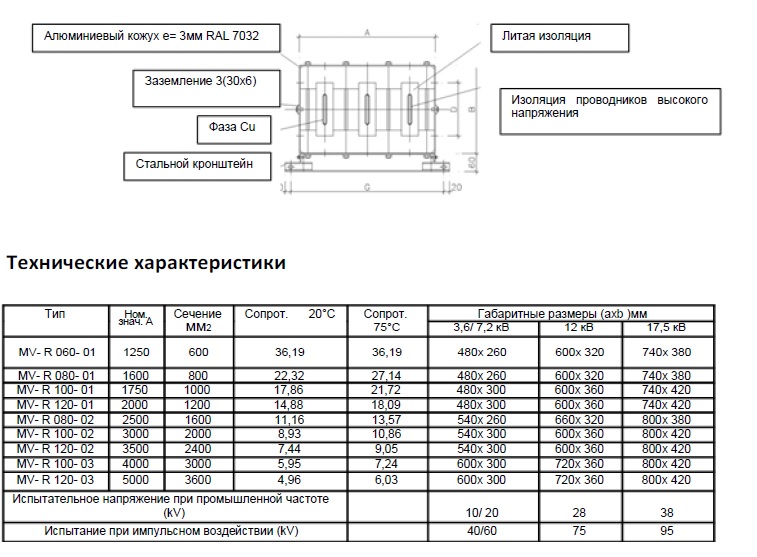

Особенности конструкции

Защищающий проводники корпус выполнен из перфорированных алюминиевых листовых пластин, которые улучшают отвод тепла и после покраски не подвержены коррозии. Корпус предохраняет проводники от механических повреждений, а также может служить в качестве защитного проводника и уменьшает магнитные поля (стандарт БКС 7030).

Изоляция

Используется система двойной изоляции. Выполненный из диэлектрического прочного термостойкого материала, первый слой изоляции наносится непосредственно на проводник. Второй защищающий проводники слой изготавливается из эпоксидной смеси и наряду с высокой стойкостью к пламени, механическим и химическим воздействиям, не имеет стыков, которые могут вызвать частичные разряды и утечки.

Проводники

Проводники выполнены из электролитической меди ETP 99,9 UNI 5649/65. Концы проводников закруглены и имеют луженые контактные поверхности. Электрическое соединение между проводниками достигается при помощи защелкивающейся вставки и стальных резьбовых болтов 8.8. Должное усилие затяжки обеспечивается коническими и большими по диаметру плоскими шайбами, при этом достигается минимальное сопротивление в местах соединений.

Защита соединений IP 68

Непрерывность изоляции в соединениях между разными элементами осуществляется при помощи заливочных форм, эпоксидного материала и материала для приготовления смеси, которые поставляются вместе с подробной инструкцией по правильному применению.

Присоединительные элементы

Соединение на концах линий с трансформаторами, генераторами или кабелями всегда производится при помощи гибких шин с размерами, гарантирующими, что механическое и электрическое сопротивление не больше, чем сопротивление токопровода. Необходимая сила сжатия в контактах осуществляется при помощи должной затяжки механических болтов с коническими шайбами.

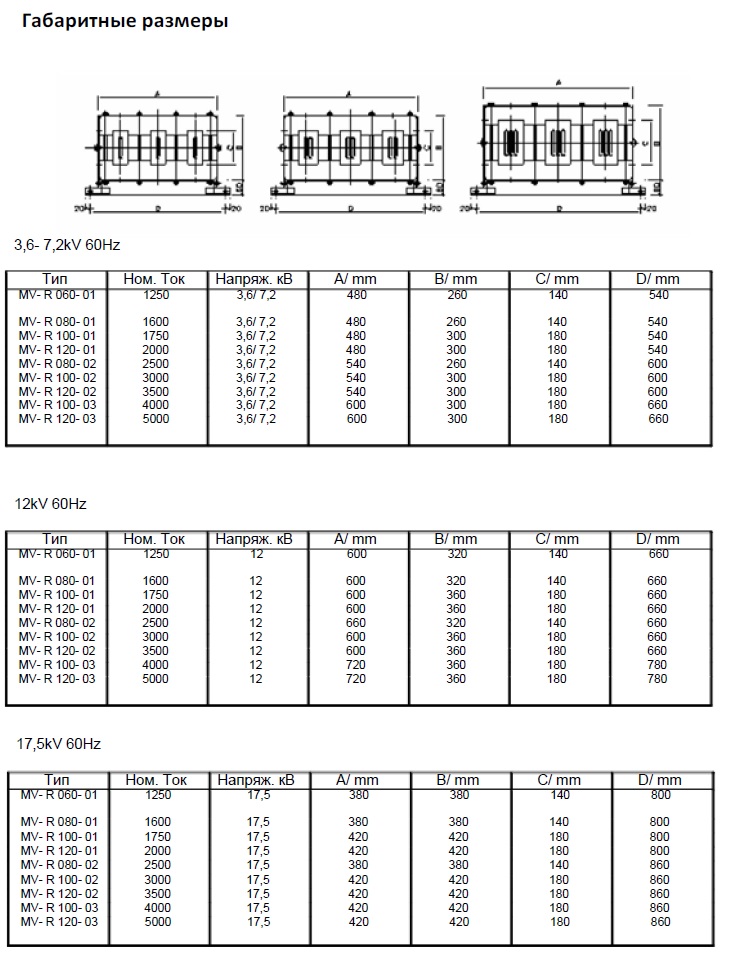

Проектирование

Большое количество элементов различной формы, адаптированные элементы к контактам выводного узла, присоединительные элементы и компактные размерами системы MV-R (среднего напряжения) позволяют найти инженерное решение так же легко, как и для систем низкого напряжения. При необходимости линии могут быть использованы для низкого напряжения. Системы среднего напряжения MV-R могут эксплуатироваться без алюминиевого экрана (номинальное значение напряжения может достигать 12 кВ). Системы среднего напряжение MV-R при соединении в параллельном режиме позволяют передавать ток до 8000А. Код (MV-R-P).
